jais eu la chance de mettre la main sur un nouveau focaflex , néanmoins le volet de celui ci rester bloqué a mi course a chaque fois et avais besoin d'un coup de pouce pour se rabattre ,

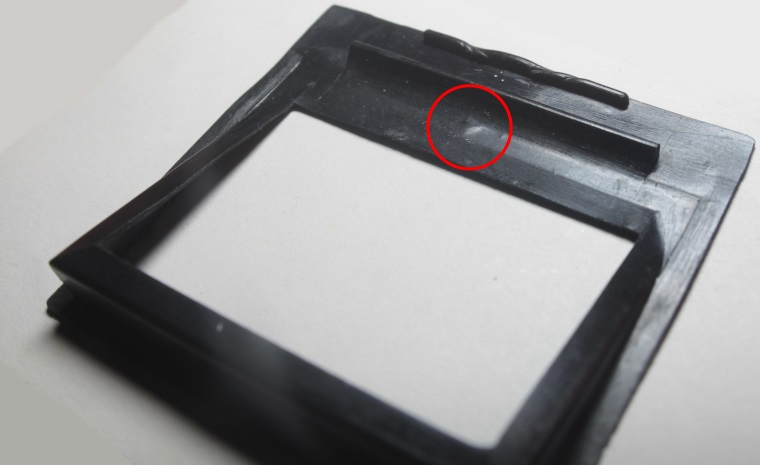

après démontages et essais jais repérer le problème, le joint qui entoure le volet, seul pièce en caoutchouc du focaflex, en effet celui ci a vue naitre une boss dans la partie inférieur la ou il i a une courbe pour laisser le bas du volet bouger, mais les taux d’erreur son tellement restreinte que cette simple boss suffit pour tout bloquer.

jais donc décider de l'enlever....



heureusement la colle d'origine et une colle molle et il ni a que quelque points donc si vous i aller avec précautions patience et délicatesse vous arriverais a l'enlever sans le déchirer , commencer par la partie haute et finisser avec la pièce métallique qui retiens la partie inférieur , rien a enlever il suffit de l'écarter un peu, pour se qui est de la colle restante laisser la elle serviras a retenir votre future joint sans avoir besoin d’être retenue par la pièce métallique .

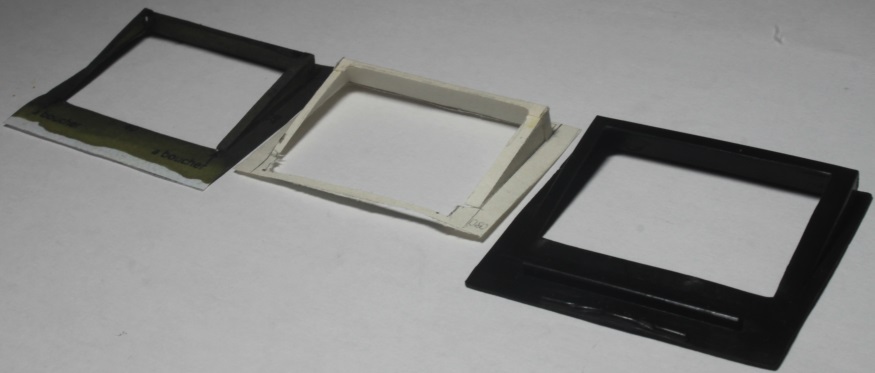

ensuite après avoir pris des mesures jais fait des copies papier mais sans reproduire la courbe inférieur , les premier essais avec du papier blanc et nu dans une pièce sombre et une lumière projeté dan l'objectif de l'appareil a montré que le papier est suffisamment transparent pour laisser passer la lumière dans son épaisseur

je suis donc aller chercher un un marqueur indélébile noir et je suis aller saturer tout le joint papier avec l'encre de celui ci , et cela semble marcher avec le joint saturé d'encre noir je n’ai pas observé de fuite de lumière

mais du simple papier gorger d'encre est la solution la plus ... économique on vas dire le mieux serais de pouvoir le refaire avec un papier très noir ou du caoutchouc, d’ailleurs l’épaisseur du joint d'origine est de 0.5 millimètre



enfin voici le schéma de découpe pour faire le joint toute les valeur son en millimètre ,celui ci est composé de 2 pièces a assembler directement sur l'emplacement du joint sur l'appareil, pour cela utiliser une colle a bois/papier ou autre colles qui reste molle, en cas de bavure sur l'appareil cela seras facile a enlever

d’ailleurs pour ceux qui se demanderais si l'appareil a vraiment besoin de ce joint, la réponse est OUI , sans joint tout le coté droit du volet et une partie coté supérieur on une grosse infiltration de lumière

et voila rien de transcendant en soit mais au moins si un jour vous avez ce joint a refaire vous aurais quelque chose.
